煅燒高嶺土顆粒表面具有微細孔隙，具有極大的吸附性；作為白色體系顏料具有良好的機械強度，耐沖擊抗輻射強度、耐高溫抗腐蝕等優(yōu)良性能。在現(xiàn)代材料工業(yè)中，由于煅燒高嶺土等組成的復合材料，兼有金屬材料的特征，同時還具有金屬和非金屬兩者皆不具備的一些性能。因此在高科技和新技術(shù)領(lǐng)域可用作汽車、飛機、火箭的耐高溫燃燒室、噴嘴、陶瓷汽缸以及其他特種部件的精密材料。
高嶺土結(jié)合性指與非塑性原料相結(jié)合形成可塑性泥團并具有一定干燥強度的性能。結(jié)合能力的測定，是在高嶺土中加入標準石英砂(其質(zhì)量組成0.25—0.15粒級占70%，0.15—0.09mm粒級占30%)。以其仍能保持可塑泥團時的最高含砂量及干燥后的抗折強度來判斷其高低，摻入的砂越多，則說明這種高嶺土結(jié)合能力就越強。通常凡可塑性強的高嶺土結(jié)合能力也強。
粘性和觸變性粘性是指流體內(nèi)部由于內(nèi)摩擦作用而阻礙其相對流動的一種特征，粘度的測定，一般采用旋轉(zhuǎn)粘度計，以在含70%固含量的高嶺土泥漿中的轉(zhuǎn)速來衡量。在生產(chǎn)工藝中，粘度具有重要意義，它不僅是陶瓷工業(yè)的重要參數(shù)，對造紙工業(yè)影響也很大。粘性和觸變性與泥漿中礦物成分，粒度及陽離子類型有關(guān)，一般，蒙脫石含量多的，顆粒細的，交換性陽離子以鈉為主的，其粘度和厚化系數(shù)高。因此工藝上常用添加可塑性強的粘土、提高細度等方法提高其粘性和觸變性，用增加稀釋電解質(zhì)和水分等方法降低之。
干燥性能干燥性能指高嶺土泥料在干燥過程中的性能。包括干燥收縮、干燥強度和干燥靈敏度等。干燥收縮指高嶺土泥料在失水干燥后產(chǎn)生的收縮。高嶺土泥料一般在40—60℃至多不超過110℃溫度下就發(fā)生脫水而干燥，因水分排出，顆粒距離縮短，試樣的長度和體積就要發(fā)生收縮。干燥收縮分線收縮和體收縮，以高嶺土泥料干燥至恒重后長度及體積變化的百分數(shù)表示。高嶺土的干燥線收縮一般在3—10%。粒度越細，比表面積越大，可塑性越好，干燥收縮越大。同一類型的高嶺土，因摻合水的不同，其收縮也不同，多者，收縮大。在陶瓷工藝中，干燥收縮過大，坯體容易發(fā)生變形或開裂。干燥強度指泥為干燥至恒重后的抗折強度。干燥靈敏度指坯體干燥時，可能產(chǎn)生變形和開裂傾向的難易程度。靈敏度大，在干燥過程中容易變形和開裂。一般干燥靈敏度高的高嶺土容易形成缺陷；低者在干燥中比較安全。
燒結(jié)性燒結(jié)性是指將成型的固體粉狀高嶺土坯體加熱至接近其熔點時，物質(zhì)自發(fā)地充填粒間隙而致密化的性能。氣孔率下降到最低值，密度達到最大值的狀態(tài)，稱為燒結(jié)狀態(tài)，相應(yīng)的溫度稱為燒結(jié)溫度。繼續(xù)加熱時，試樣中的液相不斷增加，試樣開始變形，此時溫度即稱轉(zhuǎn)化溫度。燒結(jié)溫度與轉(zhuǎn)化溫度的間隔稱燒結(jié)范圍。燒結(jié)溫度和燒結(jié)范圍在陶瓷工業(yè)中是決定坯料配方、選擇窯爐類型的重要參數(shù)。試料以燒結(jié)溫度低、燒結(jié)范圍寬(100—150℃)為宜，工藝上可以用摻配助熔原料及將不同類型的高嶺土按比例摻配的方法控制燒結(jié)溫度及燒結(jié)范圍。

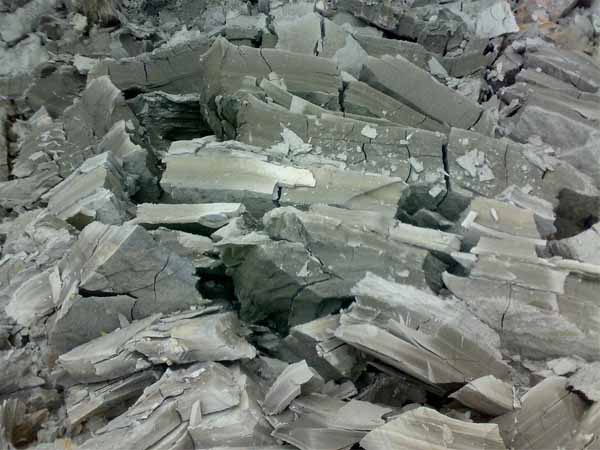

煤系高嶺土是什么？ 煤系高嶺土是指在煤系地層中，以高嶺石為主要礦物成分的高嶺石粘土，包括硬質(zhì)高嶺土和軟質(zhì)高嶺土。國內(nèi)高嶺土資源豐富，尤其是煤系高硬度高嶺土儲量較多，該物料
.png)
