褐鐵礦回轉窯介紹
此視頻為河南宏科重工3x60m,日產200噸石灰回轉窯生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們?cè)诰€(xiàn)客服，或者撥打業務電話：0371-67846980.
褐（赤）鐵礦焙燒回轉窯是指旋轉煅燒窯(俗稱旋窯)，屬于建材設備類。褐（赤）鐵礦回轉窯結構簡單，生產過程控制方便可靠、易損件少、運轉率高，是水泥廠煅燒高標號水泥的設備，同時也廣泛用于冶金、化工、建筑等行業。我廠生產的褐（赤）鐵礦回轉窯結構堅固、運轉平穩、出窯產品質量高，并可為用戶提供先進的高效立筒預熱器、五級旋風預熱器。褐（赤）鐵礦回轉窯窯頭罩采用大容積方式，對開窯門結構，使得氣流更加平穩。窯頭、窯尾密封采用徑向摩擦迷宮、魚鱗片雙重密封形式，結構簡單，維護方便，是目前國內較先進的密封形式。

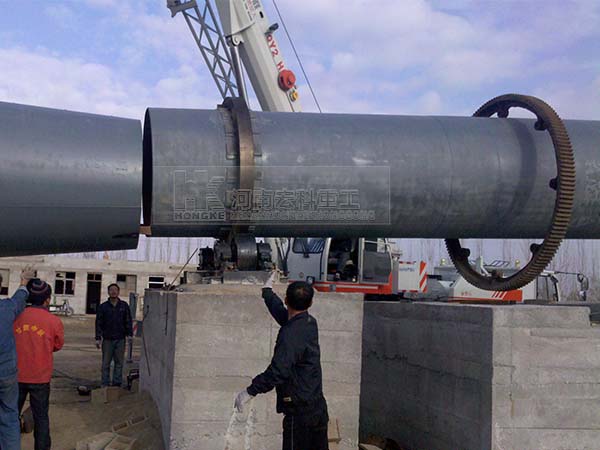

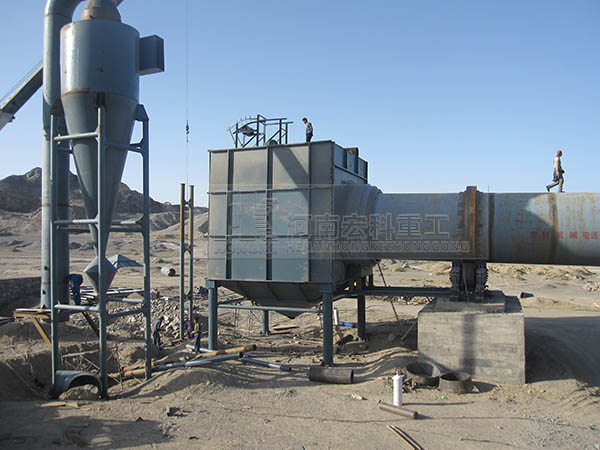

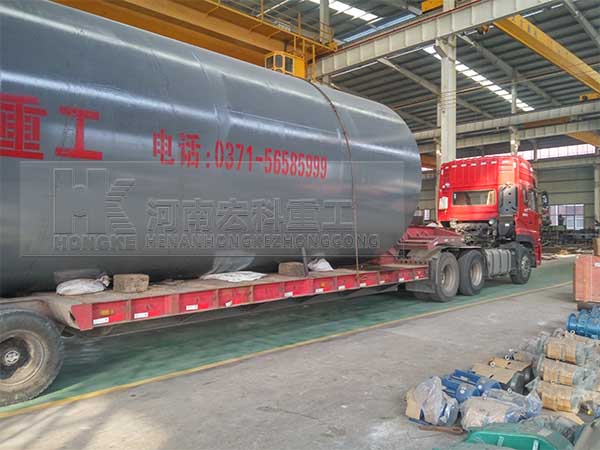

褐鐵礦回轉窯圖片
選購褐鐵礦回轉窯就到河南宏科重工，精湛的生產工藝，品類齊全,品牌多樣,褐鐵礦焙燒回轉窯咨詢電話：0371-67846980.

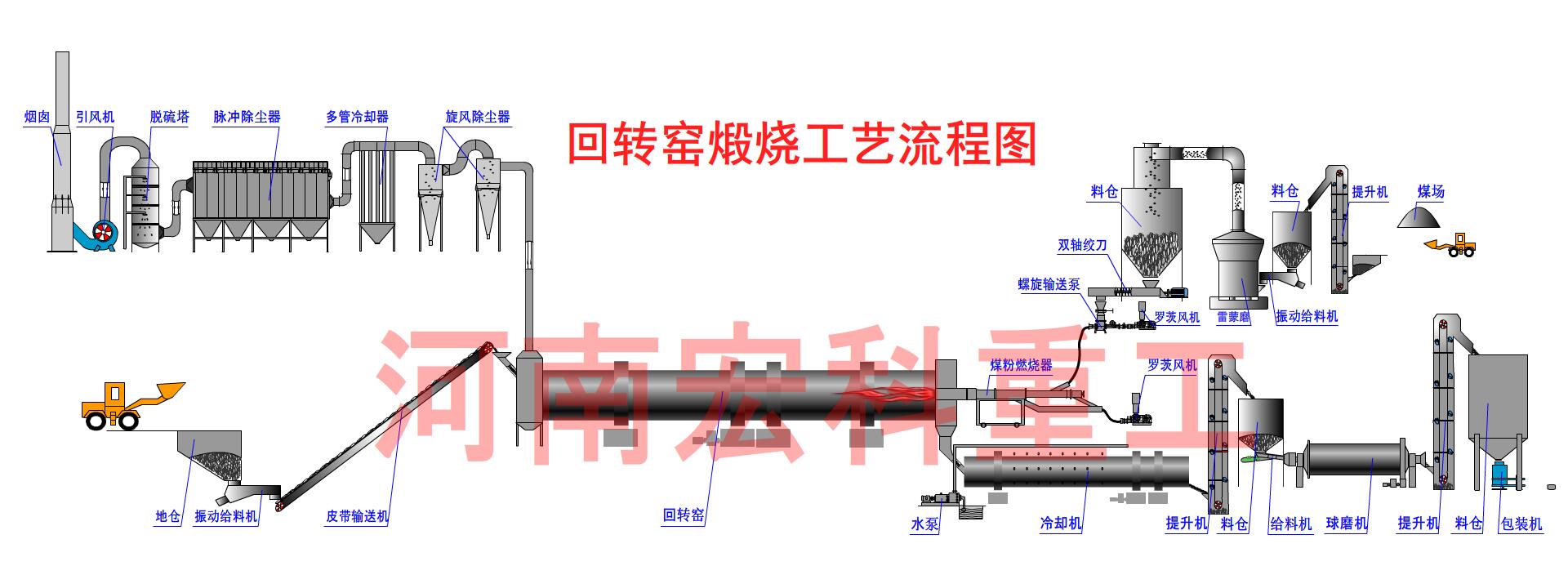

褐鐵礦回轉窯工作原理
原礦從儲庫經電子皮帶計量秤、皮帶輸送機、穩料倉、鎖風閥直接喂入回轉窯窯尾，窯尾只設穩料倉，以減少投資。礦石進入回轉窯首先進行加熱，原礦在窯內和熱氣流逆向移動，在加熱區原礦被加熱到還原溫度后進入到還原區，還原區火焰中心溫度控制在1000℃左右，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成磁鐵礦。之后進入冷卻帶，與進入的煤氣相遇，煤氣受到預熱，礦石被冷卻后排出窯外，經連續斗式輸送機水冷后，入儲庫待選。褐鐵礦回轉窯主要是采用塊、粉混燒，以降低運營成本。
褐鐵礦回轉窯性能特點
1、褐鐵礦回轉窯采用國內外最先進的液壓擋輪裝置。
2、褐鐵礦回轉窯采用計量精度很高的計量柱塞泵.。
3、褐鐵礦回轉窯具有高精度的調速閥和接觸式石墨塊密封裝置等國內先進技術。
4、褐鐵礦回轉窯操作方便，使用可靠，與同規格設備相比，運轉率提高了10％，產量提高了5％-10％，熱耗降低15％。
5、褐鐵礦回轉窯穩定了熱工制度，提高了設備運轉率。
褐鐵礦回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
